Рутина современного инженера диагноста - столкновение со все более и более сложными техническими задачами, а так как технологии не могут быть дешевыми - с необходимостью вооружаться все более дорогостоящим оборудованием.

Правила игры меняются. Теперь нет необходимости искать незаблокированный б.у. блок Bosch MAN MD1CE100, чтобы при помощи MANCATS3 прописывать его на машине. Работа с блоком возможна в автономном режиме с использованием режима Boot Glitch.

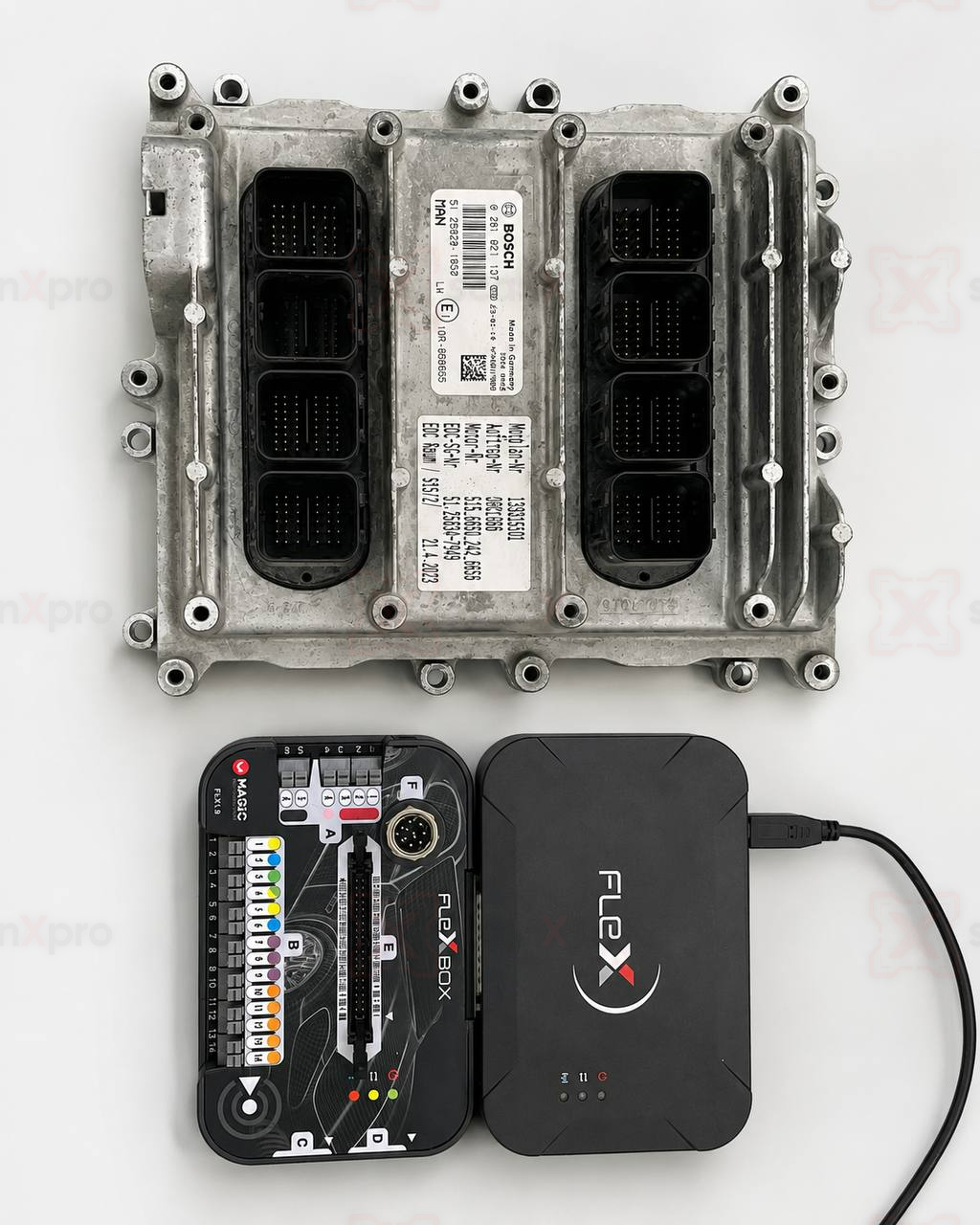

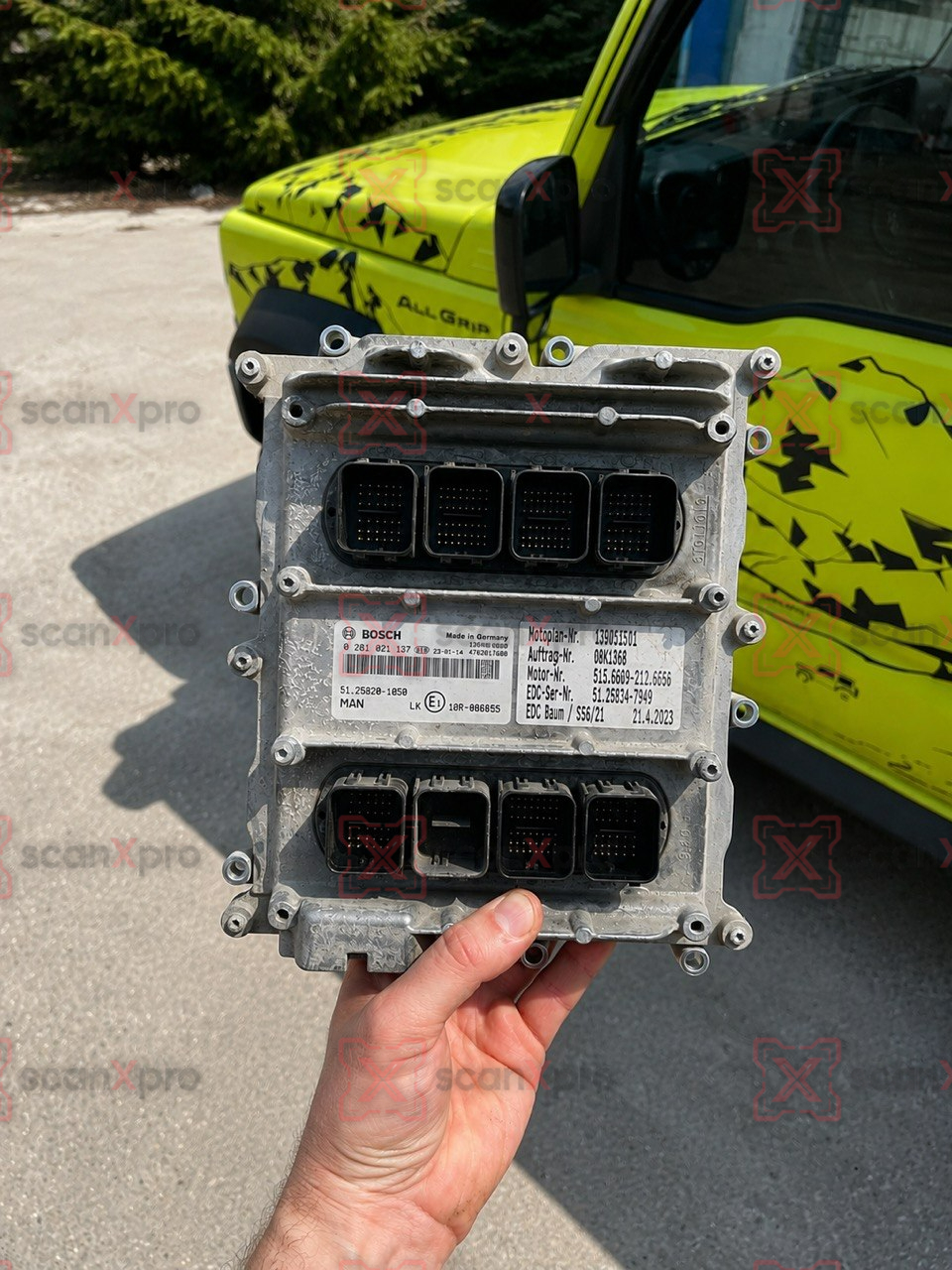

Мы уже получили первый опыт , как разблокировать залоченный блок MAN BOSCH 0 281 021 137, 51.25820-1050. Именно поэтому (без воды и воздуха) ниже привожу фото своей работы с реальным блоком на столе в нашей лаборатории.

Итак, как разблокировать блок. Во первых нужно снять розовые очки, определенный процент неудачных процессов разблокировки присутствует и я уже знаю тонкости, которые позволяют свести этот процент к минимуму. Друзья, если кому то нужна помощь и поддержка с моей стороны - обращайтесь в комментариях.

Разблокировка Bosch MD1CE100 MAN в режиме Boot Glitch

Современные грузовые автомобили MAN Euro 6 с блоками управления двигателем Bosch MD1CE100 оснащены многоуровневой системой защиты памяти. Она предотвращает прямое чтение и запись внутренней Flash-памяти через стандартные диагностические интерфейсы и значительно усложняет работу с программным обеспечением ECU.
Одним из наиболее эффективных способов получения доступа является режим Boot Glitch.

Что такое Boot Glitch?

Boot Glitch — это специализированный сервисный режим, при котором в момент запуска микроконтроллера создается строго контролируемое аппаратное воздействие. В результате защита загрузчика временно не активируется, что позволяет специализированному оборудованию установить инженерное соединение с процессором и получить доступ к содержимому памяти.

Важно понимать, что Boot Glitch не является эксплуатацией программной уязвимости автомобиля. Это сервисная технология, реализованная профессиональным оборудованием для работы с защищенными ECU.

Когда применяется Boot Glitch

Метод Boot Glitch используется в случаях, когда:
блок Bosch MD1CE100 защищен от чтения;
стандартный Boot Mode не предоставляет полного доступа;
необходимо создать полный резервный образ ECU;
требуется восстановление программного обеспечения после повреждения;
выполняется программирование нового или восстановленного блока управления;
производится инженерный анализ прошивки.

Преимущества метода Boot Glitch

Использование режима Boot Glitch позволяет:
выполнить разблокировку Bosch MD1CE100;
считать внутреннюю Flash и EEPROM;
сохранить оригинальную заводскую калибровку;
создать резервную копию перед любыми изменениями;
восстановить блок после программных сбоев;
подготовить ECU к дальнейшему программированию.

Именно поэтому технология стала стандартом при работе с современными блоками управления MAN Bosch MD1CE100.

Как выполняется разблокировка


Работа производится на демонтированном блоке управления двигателя.

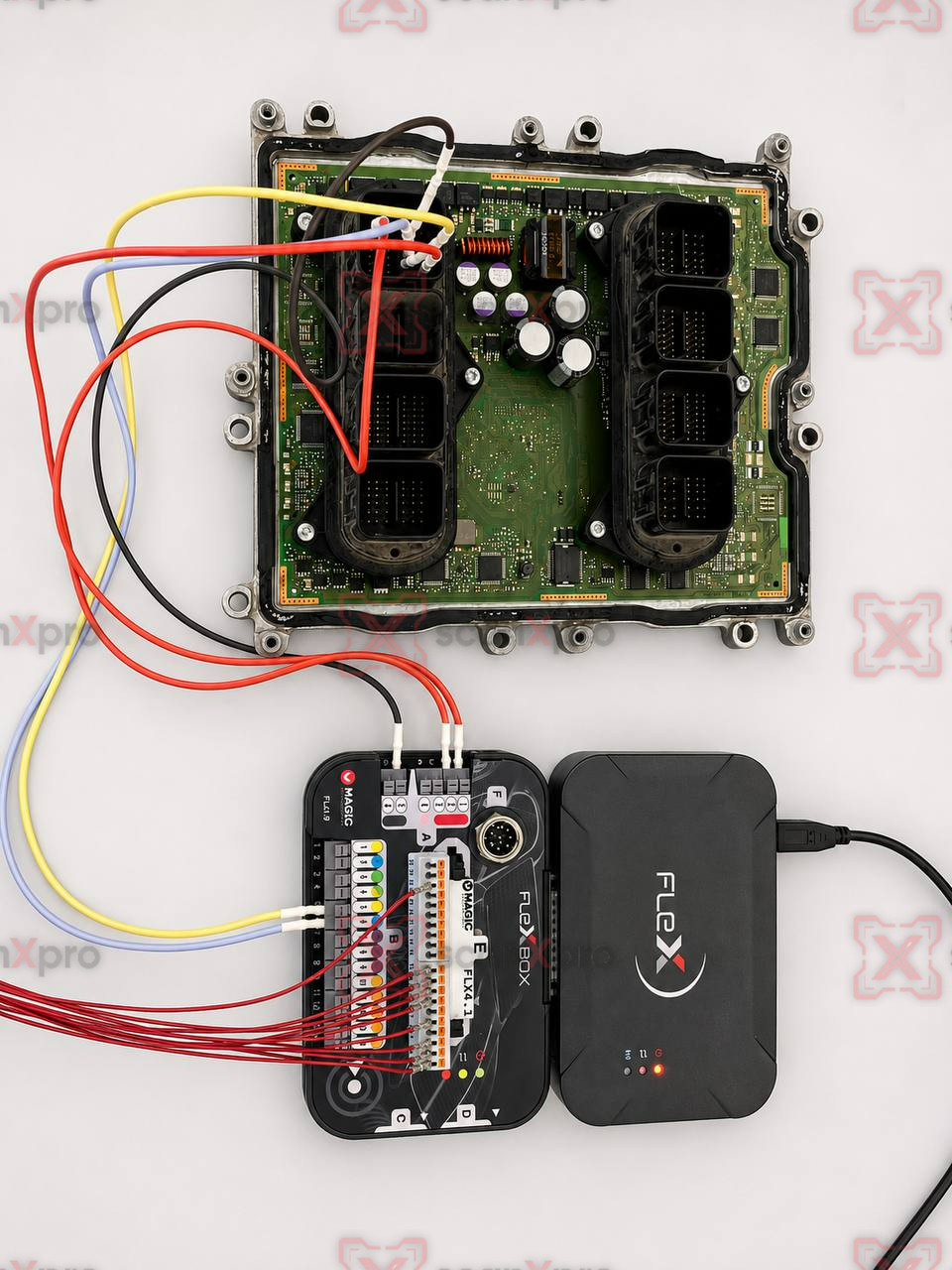

Подключение комбинированное, не только BENCH BOOT, но и GLITCH BOOT режим. При успешном выполнении процедуры становится доступно чтение защищенной памяти, создание резервной копии и дальнейшее программирование.
Время выполнения зависит от аппаратной ревизии ECU, версии программного обеспечения и уровня защиты конкретного блока.
Почему важен полный Backup
Перед любыми операциями рекомендуется выполнить полный дамп памяти ECU.
Полная резервная копия позволяет:
восстановить оригинальное программное обеспечение;
вернуть заводское состояние блока;
минимизировать риски при программировании;
сохранить индивидуальные данные конкретного автомобиля.

P.S. Я считаю что проводить свою работу нужно от начала и до успешного завершения. Я всегда начинаю с опроса, стараюсь понять текущее состояние автомобиля, вникнуть, что на данном этапе может сократить ресурс. Потому что когда один человек делает диагностику, второй человек программно отключает мочевину, а третий человек выполняет очистку или удаление катализатора, то можно упустить важные мелочи.

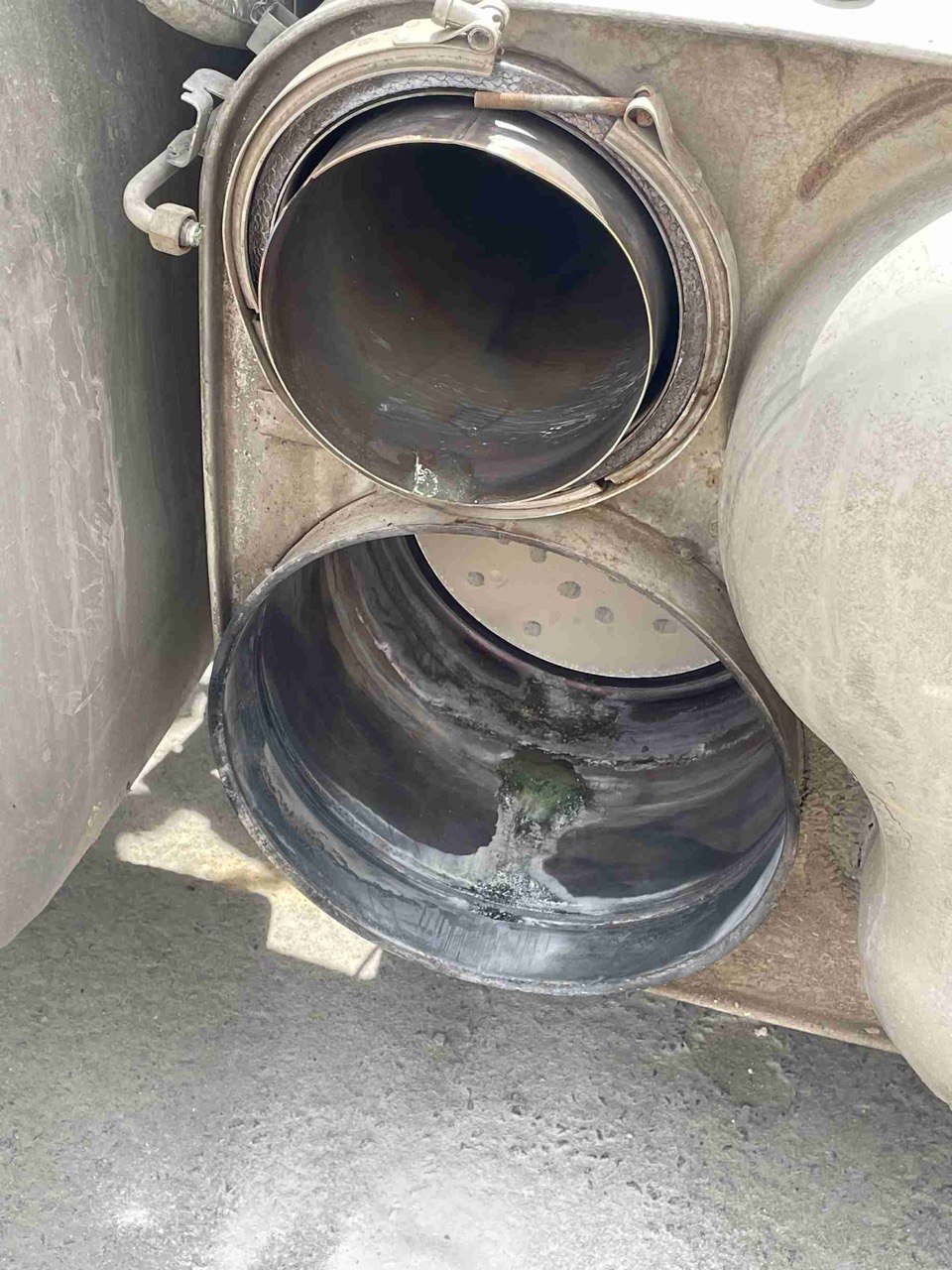

Ниже пример - наличие следов антифриза в катализаторе, причина неисправность дозатора мочевины, который охлаждается антифризом, либо неисправность охладителя EGR.
